Ss 304 Carbon Cast Steel Floating Floating Valve Automatic Level Water Control Metal Seated

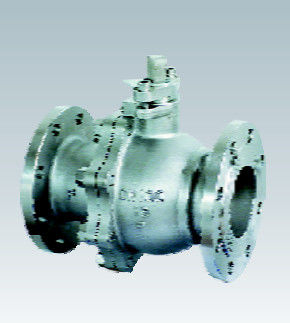

شیر توپی-شیر توپی شناور

کاربرد

شیرهای توپی شناور برای استفاده در انواع خطوط لوله از کلاس 150 تا کلاس 1500، PN16 تا PN100 برای خاموش کردن محیط خط لوله مناسب هستند که انواع عملیات شامل دنده دستی، چرخ دنده کرم و محرک های پنوماتیکی یا الکتریکی است.


ساختار و ویژگی های شیر توپی شناور

1)مهر و موم صندلی قابل اعتماد

طراحی ساختار آب بندی الاستیک برای دریچه های توپی شناور اتخاذ شده است.این طراحی صندلی دارای نسبت فشار آب بندی بزرگتری بین سطح حلقه و توپ است که فشار متوسط ​​کمتر می شود، جایی که ناحیه تماس کوچکتر است.بنابراین، مهر و موم قابل اطمینان تضمین می شود. هنگامی که فشار متوسط ​​بالاتر می رود، منطقه تماس بین حلقه صندلی و توپ بزرگتر می شود زیرا حلقه آب بندی به طور الاستیک تغییر می کند تا نیروی بزرگتر فشار داده شده توسط محیط را بدون هیچ آسیبی تحمل کند.

2) طراحی ایمن در برابر آتش

با گرم شدن سوپاپ در یک کاربرد آتش سوزی، قطعات غیر فلزی مانند حلقه آب بندی صندلی از PTFE، واشر صندلی پشتی، بسته بندی گلند و واشر آب بندی بین بدنه و کاپوت ممکن است به دلیل دمای بالا متلاشی یا آسیب ببینند. ساختار مهر و موم کمکی فلز به فلز برای جلوگیری موثر از نشت داخلی و خارجی شیر ارائه شده است.همانطور که توسط مشتریان مورد نیاز است، شیرهای توپ شناور با طراحی ایمن آتش می توانند نیازهای API 607، API 6FA، BS6755 و JB/T 6899 را برآورده کنند.

3) مهر و موم ساقه قابل اعتماد

طراحی ضد دمیدن برای ساقه به کار گرفته شده است تا اطمینان حاصل شود که حتی اگر فشار در حفره بدنه به طور تصادفی افزایش یابد و فلنج بسته‌بندی نامعتبر شود، ممکن است ساقه به‌طور متوسط ​​دمیده نشود.ساقه دارای طراحی با صندلی عقب است که از زیر مونتاژ می شود.با افزایش فشار متوسط، نیروی آب بندی در مقابل صندلی عقب بیشتر می شود.بنابراین می توان از مهر و موم قابل اعتماد ساقه تحت فشار متوسط ​​متغیر اطمینان حاصل کرد.

4) ساختار بسته‌بندی نوع V برای انتقال مؤثر نیروی فشاری فلنج غده و فشار متوسط ​​به نیروی آب‌بندی در برابر ساقه استفاده شده است.

5) طراحی فلنج بسته بندی سنتی بهبود یافته است تا ساختار دو تکه ای داشته باشد، به عنوان مثال، به عنوان یک فلنج غده و غده، دومی با فلنج غده با سطح کروی تماس می گیرد.بنابراین، غده همیشه عمودی باقی می‌ماند و در داخل با یک بوش PTFE پوشانده شده است تا از اصطکاک بین ساقه جلوگیری کند، که همچنین می‌تواند گشتاور عملکرد شیر را کاهش دهد.

6) ویژگی آنتی استاتیک

طراحی فلنج پکینگ سنتی بهبود یافته است تا ساختار دو تکه ای داشته باشد، به عنوان مثال، به عنوان صفحه فلنج بسته بندی و یک دنباله، دومی صفحه فلنج را با سطح کروی تماس می دهد.بنابراین، فالوور همیشه عمودی باقی می ماند، و در داخل با یک بوش PTFE پوشانده شده است تا از اصطکاک بین ساقه جلوگیری کند، که همچنین می تواند گشتاور عملکرد شیر را کاهش دهد.

7) پیشگیری از عملیات اشتباه

برای جلوگیری از عملکرد اشتباه شیر توپ، قفل کلید با پد موقعیت یابی باز و بسته 90 درجه ارائه شده است که می تواند در صورت نیاز قفل شود.در سر ساقه، جایی که اهرم ثابت می شود، یک تخت طوری طراحی شده است که دریچه با اهرم به موازات لوله کشی باز می شود و در صورتی که اهرم به سمت لوله کشی قائمه باشد، دریچه بسته می شود.بنابراین اطمینان حاصل می شود که نشانگر باز و بسته شدن شیر هرگز نمی تواند اشتباه کند.
