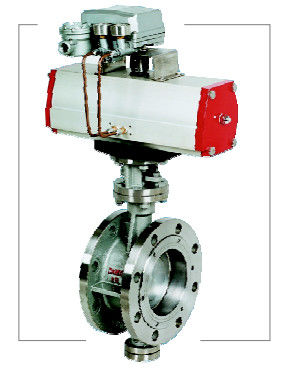

شیر کنترل پروانه 100 میلی متر 110 میلی متر 10 اینچ 12 اینچ 40 میلی متر 50 میلی متر 65 میلی متر 25 میلی متر

شیر پروانه ای

کاربرد

سری دریچه های پروانه ای را می توان برای مواد غذایی، نوشیدنی، دارو، صنایع شیمیایی، تصفیه آب حفاظت از محیط زیست صنعتی، ساختمان های مرتفع، تامین آب، زهکشی و گاز و غیره برای شروع یا توقف یا تنظیم مقدار جریان متوسط ​​استفاده کرد. ویژگی های ساختار

ویژگی های طراحی محصولات

1، ساختار ساده، حجم کوچک، وزن سبک، ابعاد نصب کوچک.

2، داشتن دو نوع ماده مهر و موم: نرم و سخت، می تواند در شرایط کاری مختلف استفاده شود، با عملکرد آب بندی خوب.و طول عمر طولانی

3، دریچه پروانه ای طراحی شده ساختار ضد آتش می تواند از گسترش آتش تصادفی جلوگیری کند، هنگامی که نشیمنگاه شیر آب بندی نرم شیر پروانه ای آتش بگیرد و آسیب ببیند، حلقه مهر و موم فولادی ضد زنگ باعث می شود که دریچه پروانه ای اضطراری را مهر و موم نگه دارد.

4، در شرایطی که شیر پروانه ای کاملا باز است، مقاومت جریان کمی دارد و در شرایط شیر پروانه ای که تا حدی باز است، مقدار جریان را می توان با حساسیت کنترل کرد.

5، گشتاور رانندگی کوچک، عملیات ساده و سریع

تجزیه و تحلیل اصل آب بندی

1. اصل آب بندی شیر پروانه ای غیرعادی تک

از آنجایی که مرکز چرخش دیسک (مرکز دوک سوپاپ) و بخش آب بندی دیسک به صورت غیرعادی (a) تنظیم می شود، باعث می شود بخش آب بندی دیسک به تدریج از بخش آب بندی صندلی سوپاپ جدا شود. در طول باز کردن شیر پروانه ای، هنگامی که دیسک تا 20-25 درجه می چرخد، بخش آب بندی دیسک به طور کامل از قسمت آب بندی صندلی سوپاپ جدا می شود و با باز شدن کامل، یک شکاف X در دو بخش آب بندی تشکیل می شود. بنابراین، سایش مکانیکی و اکستروژن نسبی بین دو بخش آب بندی کاهش می یابد و از مهر و موم شیر پروانه ای اطمینان حاصل می شود.

2. اصل آب بندی شیر پروانه ای مهر و موم غیرعادی دوگانه

از آنجایی که مرکز چرخش دیسک (مرکز دوک سوپاپ) با خط مرکزی بوش سوپاپ، بر اساس دریچه پروانه ای منفرد غیرعادی، قطبش در اندازه (b) تشکیل می دهد، که باعث می شود این بخش درزگیری دیسک ترمز شود. از قسمت آب بندی صندلی سوپاپ سریعتر از تکه های شیر پروانه ای سیل اکسنتریک، در طول باز کردن شیر پروانه ای، زمانی که دیسک تا 8 تا 12 درجه می چرخد، این بخش آب بندی دیسک به طور کامل از آب بندی جدا می شود. بخش نشیمن سوپاپ و زمانی که کاملا باز شود.یک شکاف بزرگتر Y در دو بخش آب بندی تشکیل می شود.طراحی این نوع شیر پروانه ای می تواند تا حد زیادی سایش مکانیکی و اکستروژن و تغییر شکل را کاهش دهد و عملکرد آب بندی شیر پروانه ای را بهبود بخشد.

3. اصل آب بندی سه شیر پروانه ای غیرعادی

از آنجایی که خط مرکزی صندلی سوپاپ، با خط مرکزی بوش سوپاپ، بر اساس دریچه پروانه ای دوگانه غیرعادی، یک زاویه پلاریزاسیون B را تشکیل می دهد، که باعث می شود بخش آب بندی صندلی بلافاصله از قسمت آب بندی صندلی سوپاپ دور شود. لحظه باز شدن، و تماس با بخش آب بندی صندلی سوپاپ در لحظه بسته شدن، در حین باز و بسته شدن، با باز شدن کامل، یک شکاف Y مشابه دریچه پروانه ای دوگانه غیرعادی در دو بخش آب بندی ایجاد می شود. طراحی این نوع شیر پروانه ای می تواند سایش و خراش مکانیکی بین بخش دو آب بندی را کاملاً از بین ببرد و عملکرد آب بندی و طول عمر شیر پروانه ای را تا حد زیادی بهبود بخشد.

4. اصل آب بندی انواع شیر پروانه ای مهر و موم غیرعادی

ویژگی منحصر به فرد شیرهای غیرعادی مختلف، شفت دسته سوپاپ برای نصب دیسک با ساختاری به سبک سه قسمتی است. یک خط مرکزی از دو طرف فاصله دارد و دیسک در قسمت شفت وسط نصب می شود. این ساختار غیرعادی می تواند باعث شود که دیسک در حالت کاملاً باز از نوع خارج از مرکز دوتایی باشد، اما در حالت خارج از مرکز تک باشد. زمانی که دیسک می چرخد ​​تایپ کنید.هنگام نزدیک شدن به بسته شدن، دیسک به سمت این بخش مخروطی آب بندی حرکت می کند و بخش آب بندی دیسک و نشیمنگاه سوپاپ به دلیل عملکرد شفت خارج از مرکز در قابلیت اطمینان عملکرد آب بندی است.
