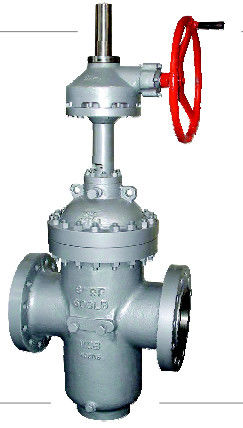

شیر دروازه ای تخت
ویژگی های طراحی محصولات
●دو سازه را با بدنه ریخته و جوش دهید
● حلقه صندلی از ساختار حلقه صندلی شناور با حلقه o-seal مهر و موم شده و نیروی پیش سفت اعمال شده برای آب بندی دو طرفه ورودی و خروجی استفاده می کند.و لحظه باز و بسته شدن با این ساختار فقط 1/2 دریچه های رایج است که می تواند به آرامی دریچه ها را باز و بسته کند.
●حلقه صندلی از صفحه آب بندی داخلی با PTFE استفاده می کند، بنابراین دارای مهر و موم های چشمگیر از PTFE به فلز و فلز به فلز است، صفحه آب بندی PTFE همچنین به عنوان از بین بردن کثیفی روی دیسک گوه عمل می کند.
● برای دریچه با مهر و موم فلز به فلز، انژکتور گریس در خارج از آن وجود دارد، گریس از طریق انژکتور و حلقه نشیمنگاه وارد صفحه آب بندی می شود تا دریچه تا نشتی نول داشته باشد.
● دیسک گوه شیر با سوراخ راهنمای جریان همیشه با صفحه آب بندی، چه در وضعیت باز یا بسته کامل، قرار می گیرد تا سطح آب بندی بدون فرسایش مستقیم توسط محیط محافظت شود تا مدت زمان طولانی تر شود.
● در صورت باز شدن کامل، کانال شیر صاف و خطی است، با ضریب مقاومت جریان بسیار کم و بدون افت فشار، و می توان خط لوله را با توپ مو از طریق آن تمیز کرد.
●این شیر از ساختار بسته بندی با قابلیت خود آب بندی استفاده می کند، نیازی به تنظیم دائمی ندارد، دارای باز و بسته شدن بسیار سبک و آب بندی قابل اعتماد است.یک ساختار تزریق گروس آب بندی کمکی در بسته بندی تنظیم شده است تا عملکرد آب بندی کاملاً قابل اعتماد داشته باشد و نشت پوچ واقعی داشته باشد، مشکل محل بسته بندی شیرهای یونیورسال را حل کند که راحت ترین نشت به بیرون باشد.
● حذف خودکار فشار بالا در حفره داخلی شیر در شرف بسته شدن است (برای اطمینان از ایمنی، نمودار اصل کار را ببینید).
●ساختار کاملا مهر و موم شده خاصیت محافظتی خوبی را به جا می گذارد، مناسب برای نیاز 24 ساعته.
●یک میله نشانگر یا پنجره مشاهده با شیر تنظیم شده است تا وضعیت باز و بسته شدن را نشان دهد.
●اصل کاری
1،با فشار مساوی در سرتاسر شیر (و دروازه در حالت بسته)، و مهر و موم اولیه (1) با حلقه PTFE برجسته روی سطح صندلی ها تشکیل می شود. باز یا بسته است)
2، همانطور که فشار خط (2) به شیر اعمال می شود، روی دروازه عمل می کند، آن را در برابر حلقه PTFE روی صندلی پایین دست فشار می دهد، آن را تا زمانی که نشیمنگاه در برابر صندلی فولادی فشرده شود.بنابراین، یک مهر و موم دوتایی تشکیل می شود... ابتدا یک مهر و موم PTFE به فلز، سپس، یک مهر و موم فلز به فلز.حلقه O (3) از هرگونه جریان پایین دست در این نقطه جلوگیری می کند.
3، هنگامی که فشار حفره دریچه تخلیه می شود، مهر و موم بالادست ارائه می شود.این ناشی از نیروی فشار خط است که بر روی صندلی بالادست (4) حرکت می کند و صندلی را در مقابل دروازه قرار می دهد و در این نقطه یک مهر و موم محکم PTFE به فلز ایجاد می کند. در همان زمان. O-ring (5) یک مهر و موم محکم با فرورفتگی صندلی.
4، سوپاپ به طور خودکار خود را از فشار بیش از حد حفره دریچه خلاص می کند. هنگامی که فشار حفره شیر از فشار خط بیشتر می شود ... به دلایلی مانند انبساط حرارتی ... صندلی بالادست به عقب باز می گردد و فشار اضافی در حفره دریچه بین آن تخلیه می شود. صندلی و دروازه به خط.
| محدوده درجه فشار | PN1.6 ~ 15.0MPa | کلاس 150 تا 900 | ||||
| محدوده قطر دریفت | DN25 ~ 1200 میلی متر | 1 "~ 48" | ||||
| شیوه رانندگی | رانندگی با چرخ دستی | چرخ دنده، کارکردن، بازوی هیکروکتینامیک و چرخش الکتریکی | ||||
| دامنه کاربرد | Class150~300 (PN1.6~4.0) | کلاس 400 (PN6.4) |
Class600~900 (PN10.0~15.0) | کلاس 150 تا 900 | ||
| 1 "~ 40" (DN25~1200mm) |
1 "~ 28" (DN25~1100mm) |
1 "~ 12" (DN25~300mm) |
1 "~ 48" (DN25~1200mm) |
|||
