محل منبع:
جیانگ سو، چین
نام تجاری:
Hivetech
گواهی:
ISO9001、ISO14001
با ما تماس بگیرید

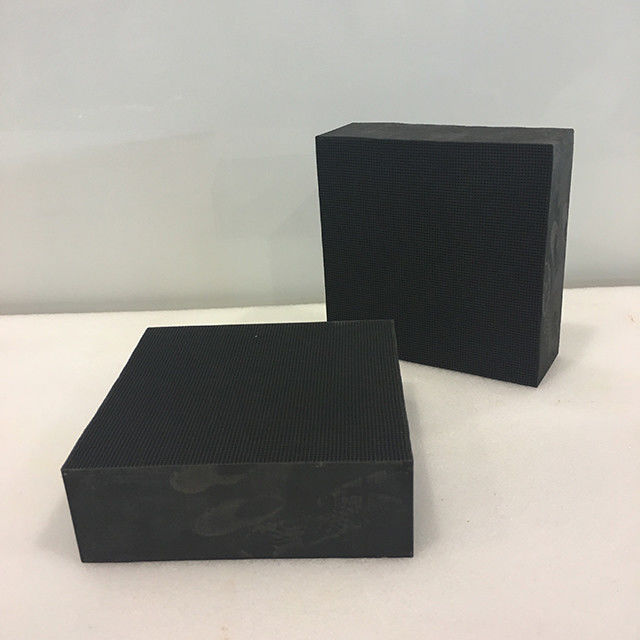

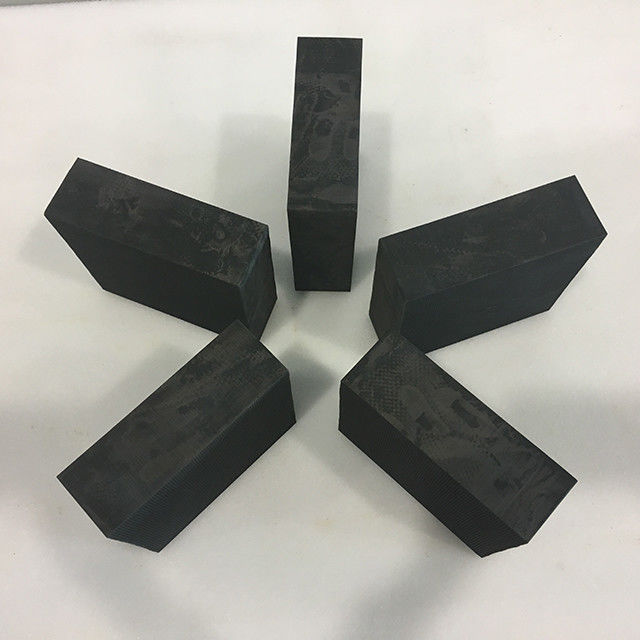

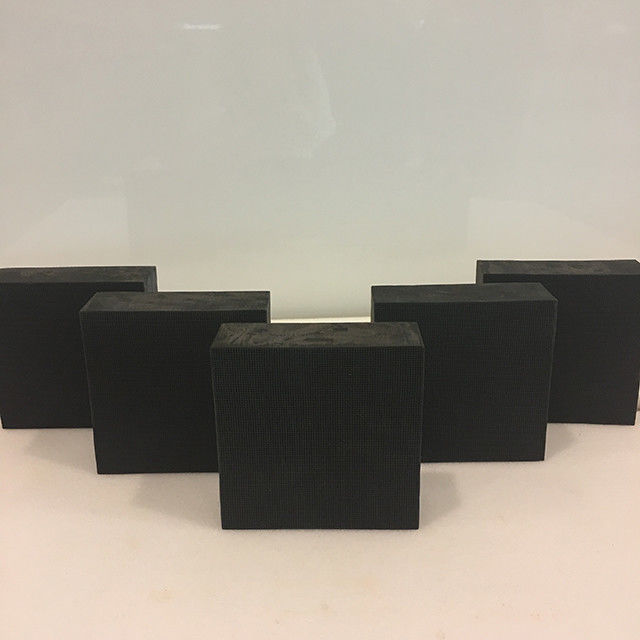

کاتالیزور فلز سرامیک لانه زنبوری VOCs احتراق کاتالیستی Pt Pd Rh پوشش فلز نجیب
| جزئیات سریع: | ||||||
| 1. محتوای فلز گرانبها، از 0.2 گرم در لیتر تا 3 گرم در لیتر | ||||||
| 2. انتخاب مقدار پوشش: 0.15 گرم در لیتر، 0.3 گرم در لیتر، 0.5 گرم در لیتر، 0.75 گرم در لیتر و 1.0 گرم در لیتر. | ||||||
| 3. راندمان حذف تا 99.9٪ است | ||||||
| 4. سرعت هوا تا 30000 1/h | ||||||
| 5. عمر طراحی فوق العاده طولانی > 5 سال | ||||||
| 6. دمای شروع > 200 ℃ | ||||||
| 7. دمای توصیه شده: 200℃ -650℃ | ||||||
| 8. عمر طراحی فوق العاده طولانی > 5 سال |
| مشخصات فنی: | ||
| 1 | نرخ تبدیل | >98% |
| 2 | عمر سرویس | 1-4 سال |
| 3 | سرعت فضایی | 10000~35000h-1 |
| 4 | میزان شکست | <1% |
| 5 | ظاهر | زرد/مشکی/قهوه ای |
| 6 | بسته بندی | مهر |
| 7 | بالاترین دمای عملیاتی | 750 ℃ |
| 8 | مواد بستر | کوردیریت |
| 9 | انبساط حرارتی (%) | 1.6-1.8 |
| 10 | مقاومت فشاری (MPa) | طول راه > 13 ； جهت جانبی > 5 |
| 11 | سطح ویژه پوشش (m2/g) | 120-180 |
| 12 | دمای شروع | > 180 ℃ |
| 13 | دمای عملیاتی بهینه | 300 ~ 750 ℃ |
| 14 | جذب آب | 20٪ ~ 28٪ |
| 15 | چگالی ظاهری (کیلوگرم در لیتر) | 650-750 |
| 16 | ضخامت دیوار | <0.2 میلی متر |
| 17 | چگالی (g/cm3) | 0.5 |
| 18 | تحمل | +/-1 میلی متر |
با افزایش زمان، فعالیت کاتالیزور به تدریج کاهش می یابد تا زمانی که غیر فعال شود.
سه نوع اصلی غیرفعال کردن کاتالیست وجود دارد:
(1) کاتالیزور کاملاً غیرفعال است.سمومی که کاتالیزور را غیرفعال می کند شامل سموم سریع و سمی کند اثر می شود.سموم سریع الاثر عمدتاً شامل P، As و غیره هستند، در حالی که سموم آهسته اثر شامل سرب، روی و غیره می باشند. معمولاً غیرفعال شدن کاتالیزور به دلیل تمایز یا همجوشی سم و گروه فعال به آلیاژ است.برای سموم سریع، حتی اگر فقط مقدار کمی وجود داشته باشد، کاتالیزور می تواند به سرعت غیرفعال شود.
(2) مهار واکنش کاتالیزوری.ترکیبات هالوژن و گوگرد به راحتی با مرکز فعال ترکیب می شوند، اما این ترکیب نسبتا شل، برگشت پذیر و موقتی است.هنگامی که چنین موادی در گاز خروجی حذف می شوند، فعالیت کاتالیزور می تواند بازیابی شود.
(3) رسوب مرکز فعال را پوشش می دهد.وجود ترکیبات غیر اشباع منجر به رسوب کربن می شود.علاوه بر این، گرد و غبار سرامیکی، اکسیدهای آهن و سایر ذرات مرکز فعال را مسدود می کنند، بنابراین بر ظرفیت جذب و دفع کاتالیزور تأثیر می گذارد و منجر به کاهش فعالیت کاتالیزور می شود.
اقدامات مربوطه زیر را می توان برای جلوگیری از تخریب فعالیت کاتالیزور انجام داد:
(1) شرایط واکنش را با توجه به روش های عملیاتی به درستی کنترل کنید.
(2) هنگامی که سطح کاتالیزور ذغالی می شود، دمای احتراق با دمیدن در هوای تازه افزایش می یابد تا ذغال شدن سطح را بسوزاند.
(3) پیش تصفیه گازهای زائد برای حذف سم و جلوگیری از مسمومیت کاتالیست.
(4) فرآیند آماده سازی کاتالیزور برای بهبود مقاومت در برابر حرارت و مقاومت در برابر سمیت کاتالیزور بهبود یافته است.
درخواست خود را مستقیماً برای ما ارسال کنید
